屋外集中型パワーコンディショナ
GPS55B(低圧用)

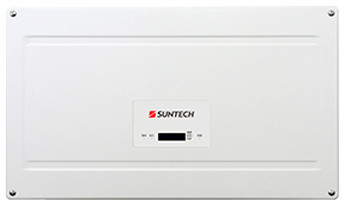

GPS55B

屋外集中型パワーコンディショナ
「GPS55B」

GP-PM204RM

一括制御リモコン
「GP-PM204RM」

  • 単相
  • 5.5kW
  • 積載率2倍まで対応
型名 GPS55B
定格容量 定格容量
遠隔出力制御対応※1
入力回路数 4
定格入力電圧 DC330V
入力電圧範囲 DC70~450V
定格出力電圧 AC202V
定格出力電流 27.5A
定格周波数 50Hz/60Hz
電力変換効率 95.5%
使用温度範囲 -20℃~+50℃
出力相数 単相2線式(単相3線式配電線に連系)
設置場所 屋外(IP55)
出力電流ひずみ率 総合5%以下/各次3%以下
絶縁方式 トランスレス方式
外形寸法(W×H×D) 735×431×214mm
質量 28kg
メーカー希望小売価格 オープン価格
  • ※1 遠隔出力制御を行うためには、出力制御ユニットGP-SPW274Rを併せて御利用下さい。
  • ●JIS C 8961にて規定される条件下においての効率
  • ●パワーコンディショナの保護機能により、周囲の温度が一定以上になると出力が制限されます。
  • 積載率については、下記の条件を厳守ください。
  • ●いかなる条件(環境、太陽電池温度特性、システム構成、太陽電池実力値)においても最大入力電流、最大入力電圧を必ず順守してください。
  • ●パワーコンディショナ定格容量を上回るモジュールが接続された場合、発電状況によりピークカットされますのでご了承ください。
  • ●設置環境、入力動作電流容量によっては、機器を保護するために正常な動作として温度抑制が働きやすくなることがあります。
  • ●太陽光発電連系ブレーカは、夏場の温度上昇によっては不要停止が懸念されるため、マニュアル上の30A品ではなく、必ず40A品を使用してください。

Huawei製パワーコンディショナ

高い変換効率と耐久性を兼ね備えた高圧向けラインナップ。

  • 1. SUN2000-33/40KTL-JP(高圧用)
  • 2. SUN2000-24.5KTL(低圧用)

1. SUN2000-33/40KTL-JP(高圧用)

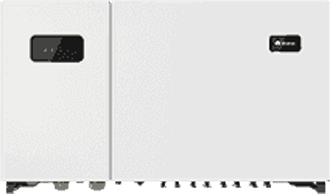

SUN2000-33KTL-JP

① 三相33.3kW
「SUN2000-33KTL-JP」

SUN2000-40KTL-JP

②三相40kW
「SUN2000-40KTL-JP」

パワーコンディショナ(Huawei製)

  • 単相
  • 5.5kW
  • 積載率2倍まで対応
型名 ①SUN2000-33KTL-JP ②SUN2000-40KTL-JP
定格容量 33.3kW 40kW
遠隔出力制御対応※1
入力回路数 8 8
定格入力電圧 DC650V DC650V
MPPT電圧範囲 200~1000V 200~1000V
定格出力電圧 AC420 / 440(デフォルト)/ 480V AC440(デフォルト)/ 480V
定格出力電流 43.7A 52.5A
定格周波数 50Hz/60Hz 50Hz/60Hz
最高変換効率(欧州変換効率) 98.8% 98.8%
使用温度範囲 -25℃~+60℃ -25℃~+60℃
出力相数 三相3線 三相3線
設置場所 屋外(IP65) 屋外(IP65)
出力電流ひずみ率 各次3%以下 各次3%以下
絶縁方式 トランスレス方式 トランスレス方式
外形寸法 W930×H550×D260mm W930×H550×D260mm
質量 55kg 55kg
保証 標準5年
(最長20年 有償※2)
標準5年
(最長20年 有償※2)
メーカー希望小売価格 オープン価格 オープン価格
  • ※1 遠隔出力制御および遠隔監視のソリューションに関しては弊社担当者までお問い合わせください。また系統連系の際は、別途高圧連系用の制御機器が必須です。詳しくは弊社担当者までお問い合わせください。
  • ※2 延長保証に関しては弊社担当者までお問い合わせください。

2. SUN2000-24.5KTL(低圧用)

SUN2000-24.5KTL
  • 単相
  • 5.5kW
  • 積載率2倍まで対応
型名 SUN2000-24.5KTL
定格容量 24.5kW
遠隔出力制御対応※1
入力回路数 6
定格入力電圧 DC680V
入力電圧範囲 480~800V(最大入力電圧1000V※2)
定格出力電圧 AC480V
定格出力電流 29.5A
定格周波数 50Hz/60Hz
電力変換効率 98.7%(98.4%)
使用温度範囲 -25℃~+60℃
出力相数 三相3線
設置場所 屋外(IP65)
出力電流ひずみ率 各次3%以下
絶縁方式 トランスレス方式
外形寸法(W×H×D) 520×610×255 mm
質量 48kg
メーカー希望小売価格 オープン価格
  • ※1 遠隔出力制御を行うためには、SUN2000-24.5KTL以外に別途機器が必要です。詳しくは当社までお問い合わせください。
  • ※2 電気事業法による一般用電気工作物で施工及び保安体制をとる場合は、必ず直流側の最大電圧がDC750V以下になるようにシステムを構成してください。
  • ●屋外三相変圧器(480V)が必要です。

三相変圧器(屋外防雨型ケース IP33)

型名 TR25kVA480-YDM1E TR50kVA480-YDM2E
容量 25kVA 50kVA
外形寸法(W×H×D) 650×650×770mm 700×750×880mm
質量 約210kg 約320kg
周波数 50/60Hz
一次側(パワコン側) 480V
スター結線 MCCB付
二次側(商用電源側) 200V
デルタ結線 ELCB付
塗装色 マンセル5Y7/1
メーカー希望小売価格 オープン価格
  • ● 寸法は突起物を含みます。
  • ●重量物のため、搬入にはフォークリフト等の荷役機械が必要です。

オプション

一括制御リモコン(GPS55B対応品)

型名 GP-PM204RM
使用温度範囲 -20℃~+50℃
使用湿度範囲 90%以下(結露なきこと)
最大消費電力 0.15W以下
外形寸法(W/H/D) 70×120×18mm
質量 0.09kg
メーカー希望小売価格 12,000円(税抜)

●リモコン1台で最大10台までパワーコンディショナの制御が可能

カラーモニタ(GPS55B対応品)

型名 GP-PCM2A-M/GP-PCM2A-TX
主な表示内容 発電/消費/売電/買電電力
表示画面 TFT 7インチワイド通信方式
通信方式 無線/有線
電源供給 専用ACアダプタ
最大消費電力 7W/6W
使用温度範囲 0~+40℃
使用湿度範囲 90%以下(結露なきこと)
外形寸法(W×H×D) 194×120×31mm
質量 0.5kg(台座含む)
取付方法 屋内卓上置/壁取付
メーカー希望小売価格 72,000円(税抜)
  • ●GP-PCM2A-M/GP-PCM2A-TXはカラーモニタと送信ユニットのセットです。(上記仕様はカラーモニタ)
  • ●カラーモニタと送信ユニットは2.4GHzの小電力データ通信を使用しています。

リモコン屋外収納箱

型名 PL12-23A
外形寸法(W×H×D) 200×300×120mm
(シリンダー部除く)
質量 セット本体 約1.7kg
メーカー希望小売価格 オープン価格

交流集電箱

型名 外形寸法(W×H×D) 質量
単相交流集電箱5.5kW2回路 鋼板製 500×630×215mm 約25kg
単相交流集電箱5.5kW3回路 鋼板製 500×830×215mm 約30kg
単相交流集電箱5.5kW4回路 鋼板製 500×830×215mm 約31kg
単相交流集電箱5.5kW5回路 鋼板製 500×1,030×215mm 約38kg
単相交流集電箱5.5kW6回路 鋼板製 600×1,330×265mm 約53kg
単相交流集電箱5.5kW7回路 鋼板製 600×1,330×265mm 約57kg
単相交流集電箱5.5kW8回路 鋼板製 600×1,330×265mm 約58kg
単相交流集電箱5.5kW9回路 鋼板製 600×1,430×265mm 約63kg
メーカー希望小売価格 オープン価格
  • ●壁面取付以外は取付金具の現地調達が必要です。
  • ●オプションで自立架台(アンカー基礎工事が必要)をご用意しています。
