太陽光で発電した電気を「ムダなく貯めて」「かしこく使う」パワーコンディショナと蓄電池の組み合わせシステム(住宅用)

太陽光発電用と蓄電池用、本来はそれぞれに必要なパワーコンディショナを1台のマルチストリングパワーステーションに統合。リチウムイオン蓄電池ユニットと組み合わせ、平常時にも、停電時にも、太陽光発電で生み出す電気をムダなく安心して利用できるシステムです。

※補助金について
平成28年度「ネット・ゼロ・エネルギー・ハウス支援事業(ZEH)」
補助金詳細は、 SIIホームページをご覧ください。
平成27年度補正予算「住宅省エネリノベーション促進事業補助金」
補助金詳細は、 SIIホームページをご覧ください。

  • ■平成28年度「ネット・ゼロ・エネルギー・ハウス支援事業(ZEH)」、平成27年度補正予算「住宅省エネリノベーション促進事業補助金」の機器には、マルチストリングパワーステーション本体・ベース、リチウムイオン蓄電池ユニット、蓄電池ネットアダプタがセットになった「GPH-5522A-1」というパッケージ型番で登録済みです。補助金申請の際は、このパッケージ型番をご使用ください。(登録製品一覧からご確認できます)
  • ■リチウムイオン蓄電池ユニットにはリチウムイオン電池が内蔵されています。本製品を廃棄する際には、当社までお問い合わせください。
  • ■補助金の支給を受けて対象システムを購入した場合、所有者(購入設置者)は、当該システムを法定耐用年数(6年間)の期間、適正な管理・運用を図る必要があります。本製品をご購入後6年間は故障内容により無償または有償の修理を行いますので、故障の際は当社までご連絡ください。

ハイブリッド蓄電システム

一般的な蓄電システムとハイブリッド蓄電システム

※システム10年保証に関しては、サンテックパワー製太陽光発電モジュールとセットでの導入に限ります。なおハイブリッド蓄電システム専用の接続箱(型番 VBCD3005K)はシステム10年保証の対象外となります。
※自然災害補償は、サンテックパワー製太陽光発電モジュールとセットでの導入に限ります。
※リチウムイオン蓄電池ユニットは自然災害補償の対象外です。

太陽光発電システムとの連携で電気をムダなく利用

ハイブリッド蓄電システムなら、太陽光でつくった電気をロスなく貯められます。

電気をムダなく利用

マルチストリングパワーステーション 仕様

パワーステーション 本体 型名 GPHH5522A
パワーステーション ベース 型名 GPHB5522A
太陽光入力 定格入力電圧 DC 300V
入力電圧範囲 DC 70~420V
(最大許容電圧DC 450V)
入力数 5入力
最大入力電流 DC 10A/1入力
DC 50A/5入力
蓄電池 入出力 定格入出力電圧 DC 93.6V
入出力電圧範囲 DC 88~107V
(最大許容電圧DC 130V)
入出力数 1入出力
定格入出力電力 充電時:1.5kW 放電時:2.0kW
最大入出力電流 充電時:16.5A 放電時:26.0A
系統連系 出力 定格出力電圧 AC 202V
電気方式 単相2線 (接続方式:単相3線)
定格周波数 50/60Hz (自動判別)
定格出力有効電力 5.5kW (定格出力時)
太陽光発電電力変換効率 95% (JIS C 8961)
自立出力 定格出力電圧 AC 101±6V
電気方式 単相2線
定格周波数 50/60Hz
定格出力皮相電力 2.0kVA
使用周囲温湿度 -20~+40℃、90%以下
(結露なきこと)
外形寸法(W×H×D) 630×1,600×250mm
(本体+ベース)
質量 約75kg
(本体:約55kg ベース:約20kg)
設置場所 屋側
リモコン設定器
(マルチストリング
パワーステーション
付属品)
動作電圧 DC 12V(パワーステーションからの給電)
外形寸法(W×H×D) 142×120×24.5mm
質量 約280g
設置場所 屋内
使用周囲温湿度 -10~+40℃、90%以下
(結露なきこと)
メーカー希望小売価格 630,000円(税抜)

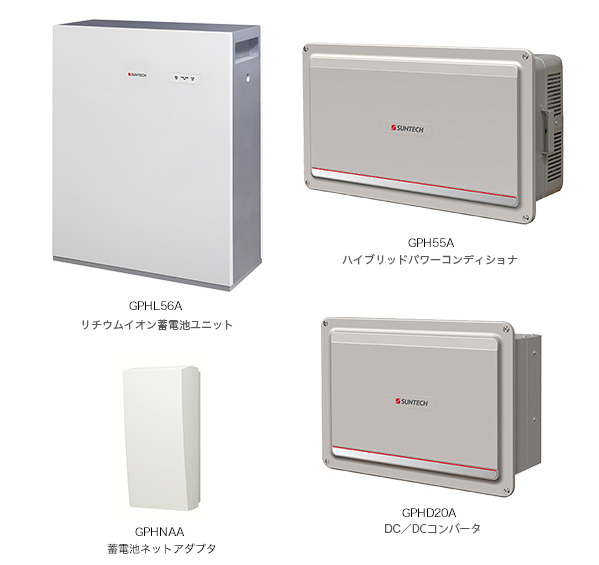

リチウムイオン蓄電池ユニット 仕様

蓄電池本体 型名 GPHL56A
電池 リチウムイオン2次電池
定格入出力電圧 DC 93.6V
蓄電容量 5.6kWh
充電回復時間 約5時間
外形寸法(W×H×D) 480×610×230mm
(固定金具含まず)
質量 約68kg
設置場所 屋内
動作温度範囲 0~+40℃(充電)
-10~+40℃(放電)
湿度 85%以下
(結露なきこと)
メーカー希望小売価格 1,040,000円(税抜)

蓄電池ネットアダプタ

アダプタ本体 型名 GPHNAA
電源電圧 AC 100V
(50/60Hz)単相2線
消費電力 5W以下
動作温度範囲 ー10~+50℃
最大許容湿度 85%RH(ただし結露なきこと)
有線LAN端子 通信規格 IEEE802.3/IEEE802.3u 対応
プロトコル ECHONET Lite over TCP/IP
蓄電システム端子 通信方式 RS-485 シリアル通信
(差動型二線式半二重通信)
プロトコル ModBus-RTU
外形寸法(W×H×D) 150×325×111mm
設置場所 屋内
メーカー希望小売価格 40,000円(税抜)

※ルータ、LANケーブル(市販品)が必要です。
