さまざまな日本の屋根に対応する
サンテックパワージャパンの提供架台

サンテックパワージャパンが提供する太陽光発電システム(屋根置き型)には、弊社が検証し安全性の確認を行った各種主力架台をラインナップしており、さまざまな屋根形状、屋根材、お住まいの地域の気象条件に合わせ、最適な架台を提案しています。

  1. Sルーフ
    スレート、アスファルトシングル専用の架台。
    サンドブラスト処理で、フレームと一体感のある
    仕上がり。
  2. イージーeラック ES 支持金具NEW!!
    瓦屋根用ラック式架台
  3. オンザルーフ
    さまざまな屋根形状、屋根材に幅広く対応する架台。
  4. イージー e ラック DT1,DT2
    金属立平(立ハゼ)葺屋根 専用ラックレス架台。屋根に穴を開けることなく設置が可能。
  5. イージー e ラック DKS1
    金属重ね式折板屋根 専用架台。ラックレスなので、取り付けが簡単。
  6. イージー e ラック DK1
    石付板金(かぶせタイプ)専用ショートラック架台。
    屋根材本来の固定方法に沿った取り付け方法を採用し、屋根材を加工せずに設置が可能。
  7. イージー e ラック DY2,DY4
    横葺板金専用ショートラック架台。
    多種多様な横葺板金屋根に幅広く対応し、屋根材を加工せずに設置が可能。

ポイント
サンテックパワージャパンでは、各架台の選定において、その耐久性や安全性の評価を重視しています。JIS基準に加え、弊社独自の社内基準にて検証を行っており、飛散などの重大事故を防いでいます。

※架台の種類についてはお住まいの状況に合わせて最適なものを販売店がご提案しますので、詳しくは販売店にお問い合わせください。

1. Sルーフ

スレート、アスファルトシングル専用の架台。サンドブラスト処理で、フレームと一体感のある仕上がり。

ラックレス金具KF

長野テクニカルサポートセンターによる各種検証試験を実施し、高い耐久性・安全性を担保します。

【対応する屋根材】
スレート

  • レールと取り付け金具を一体化、短時間での施工が可能
  • サンドブラスト処理で、フレームと一体感のある仕上がり
  • 110㎝以下の積雪地域に設置が可能
  • 垂木に頼らない自由度の高い施工が可能

※風速38m/sの場合は垂木固定または、裏板補強を推奨。

ラックレス金具KF
ガシットルーフ説明図
ガシットルーフ説明図

2. イージーeラック ES 支持金具NEW!!

横瓦屋根用の差込金具・架台
従来品よりもシンプルな商品構成を実現

イージーeラック ES 支持金具

【対応する屋根材】
和⽡(JIS A 5208 J 形 53A/53B)
平板⽡(JIS A F 形 40)
その他 JIS 規格外⽡に適応

  • 99cm以下の積雪地域に設置が可能です。
  • モジュール間の隙間が7㎜となり一体感のある仕上がりを実現
  • モジュールを設置しながら固定するため、後戻り作業が少なく効率的に取り付けが可能
イージーeラック ES 支持金具
イージーeラック ES 支持金具
イージーeラック ES 支持金具
イージーeラック ES 支持金具

※瓦の形状によっては取り付けが出来ない種類があります。詳細はお問い合わせください。

3. オンザルーフ

さまざまな屋根形状、屋根材に幅広く対応する架台。

スレート・板金金具

スレート・板金金具

【対応する屋根材】
スレート、板金、アスファルトシングルなど

  • 99cm以下の積雪地域に設置が可能です。
スレート・板金金具
スレート・板金金具
スレート・板金金具説明図
スレート・板金金具説明図

※板金のみ150cm以下の積雪地域に設置が可能です。
※設置ができないアスファルトシングルがあります。詳細はお問い合わせください。

支持瓦

支持瓦

【対応する屋根材】
和瓦、平板瓦

  • 150cm以下の積雪地域に設置が可能です。
支持瓦
支持瓦

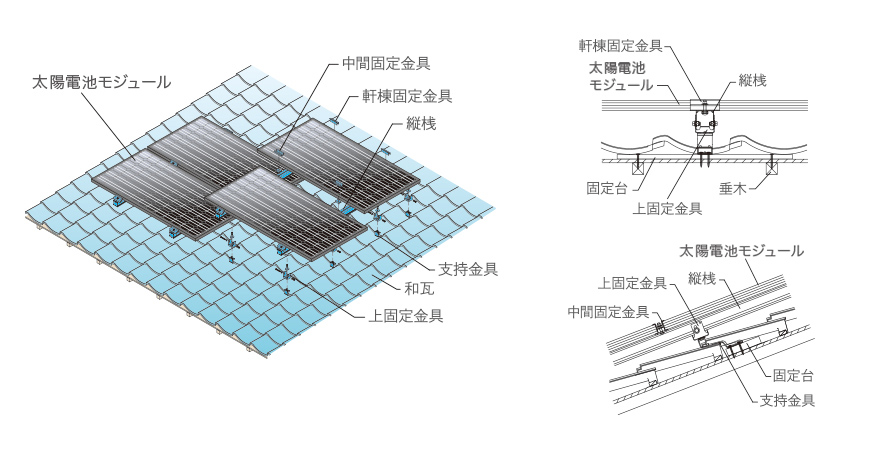

支持瓦説明図
支持瓦説明図

支持金具

支持金具説明図

【対応する屋根材】
和瓦、平板瓦、S型瓦など

  • 99cm以下の積雪地域に設置が可能です。
支持金具
支持金具
支持金具説明図
支持金具説明図

4. イージー e ラック DT1,DT2

金属立平(立ハゼ)葺屋根 専用ラックレス架台。屋根に穴を開けることなく設置が可能。

イージー e ラック DT1,DT2

【対応する屋根材】
嵌合式立平葺/立ハゼ(巻きハゼ)葺(ガルバリウム鋼板,GLカラー鋼板,カラーステンレス)※1

  • 垂直積雪量最大150cmまでの多雪地域に対応※2

※1:設置可能な屋根材は専用施工マニュアルに記載のDT1,DT2屋根材適合表をご確認ください。

※2:モジュールや、その他の条件によって対応可能となる積雪量が異なります。詳細は専用施工マニュアルをご確認ください。

イージー e ラック DT1説明図
イージー e ラック DT1説明図

※施工マニュアルに記載のない設置条件については、弊社へご相談ください。確認の結果によっては適用架台が変わる可能性があります。

5. イージー e ラック DKS1

金属重ね式折板屋根 専用架台。ラックレスなので、取り付けが簡単。

イージー e ラック DKS1

【対応する屋根材】
重ね式折板屋根(ガルバリウム鋼板,GLカラー鋼板,カラーステンレス)※1

  • 100㎝以下の積雪地域に設置が可能です。※2

※1:設置可能な屋根材は専用施工マニュアルに記載のDKS1屋根材適合表をご確認ください。

※2:モジュールや、その他の条件によって対応可能となる積雪量が異なります。詳細は専用施工マニュアルをご確認ください。

イージー e ラック DKS1説明図
イージー e ラック DKS1説明図

※直付工法である為、屋根材への穴あけが必要となります。
※ポリカーボネート等、板金製ではない屋根材については屋根材強度が不足する為設置できません。

6. イージー e ラック DK1

石付板金(かぶせタイプ)専用ショートラック架台。
屋根材本来の固定方法に沿った取り付け方法を採用し、屋根材を加工せずに設置が可能。

イージー e ラック DK1

【対応する屋根材】
石付板金(かぶせタイプ)/ストーンチップ鋼板(ガルバリウム・ジンカリウム鋼板)※1

  • 150cm以下の積雪地域に設置が可能です。※2
  • カバー工法(重ね葺き)屋根に対応しており、リフォーム後の屋根にも設置が可能です。※2

※1:設置可能な屋根材は専用施工マニュアルに記載のDK1屋根材適合表をご確認ください。

※2:モジュールや、その他の条件によって対応可能となる積雪量が異なります。詳細は専用施工マニュアルをご確認ください。

イージー e ラック DK1説明図
イージー e ラック DK1説明図

7. イージー e ラック DY2,DY4

横葺板金専用ショートラック架台。
多種多様な横葺板金屋根に幅広く対応し、屋根材を加工せずに設置が可能。

イージー e ラック DY2,DY4

【対応する屋根材】
横葺板金(つぶし , 段葺 , ストーンチップ嵌合)
(ガルバリウム鋼板・GLカラー鋼板・カラーステンレス・ジンカリウム鋼板)※1

  • 150cm以下の積雪地域に設置が可能です。※2
  • カバー工法(重ね葺き)屋根に対応しており、リフォーム後の屋根にも設置が可能です。※2

※1:設置可能な屋根材は専用施工マニュアルに記載のDY2,DY4屋根材適合表をご確認ください。

※2:モジュールや、その他の条件によって対応可能となる積雪量が異なります。詳細は専用施工マニュアルをご確認ください。

イージー e ラック DY2,DY4 説明図
イージー e ラック DY2,DY4 説明図

※各工法の屋根の傾斜・建物条件、屋根材の種類・状態によっては設置できない場合があります。
※海岸線から50m以上(取付金具がDK1またはDY2,DY4の場合は500m以上)離れた地域に設置が可能ですが、直接海水がかかる地域は設置が出来ません。
※設置方法によっては、積雪対応の基準が異なる場合があります。
※積雪量は、屋根材・建物構造の基準ではありません。屋根材及び、建物構造の許容積雪量は各メーカー等へお問い合わせください。
※設置地域の垂直積雪量については、各地域の特定行政庁にお問い合わせください。
※垂直積雪量99㎝以下は、雪の平均単位質量:20N/㎡/㎝(200kg/㎥程度)としています。
※垂直積雪量100㎝以上は、雪の平均単位質量:30N/㎡/㎝(300kg/㎥程度)としています。
※設置する地域の風速や積雪によって、各金具に細かく設置条件が設定されていますので、詳細は販売店へご相談ください。
