※カラーモニタ・送信ユニット・出力制御ユニットをご利用のお客様
太陽光発電の出力制御に対応するため、カラーモニタ(GP-PCM3A-M)・送信ユニット(GP-PCM3A-TX) ・出力制御ユニット(GP-SPW274R )のファームウェアの更新が、2017年10月上旬以降から、順次実施される予定です。インターネット接続でご利用の場合、更新作業が自動的に実施されますので、予めご了承ください。SDカードでの手動更新も可能です。ただし、カラーモニタ(GP-PCM2A-M)および送信ユニット(GP-PCM2A-TX)は、SDカードでの更新のみとなります。
詳細はこちらをご確認ください⇒ファームウェアの更新について

太陽光モニタ

ポンッとさわればサクサク動く!タッチパネル搭載のモニタは使いやすさ満点。大人も子どもも楽しく使えて、エコがもっと身近になります

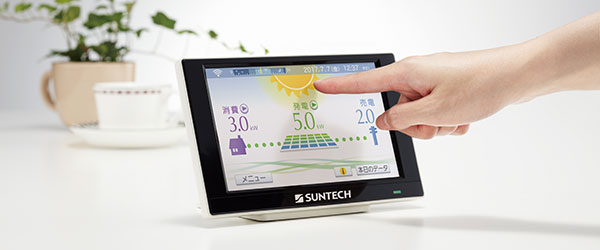

タッチパネル搭載のカラーモニタ

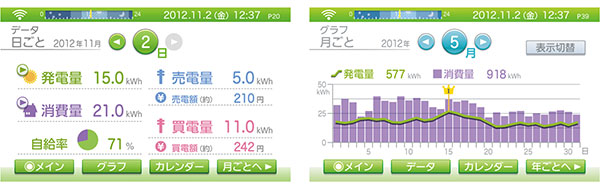

楽しい表示機能でエコを応援

一日の発電量はもちろん、一ヶ月、一年ごとの実績も表示。電気の自給率やわが家の発電量ランキングなど、太陽光発電ライフが楽しくなる機能も充実しました。

楽しい表示機能でエコを応援

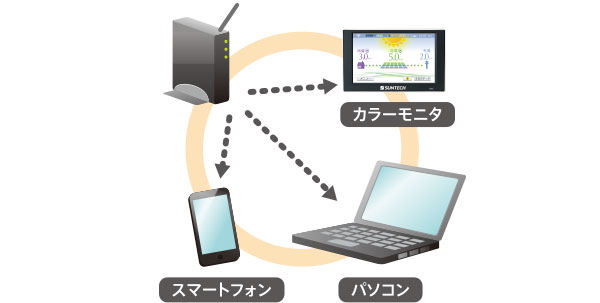

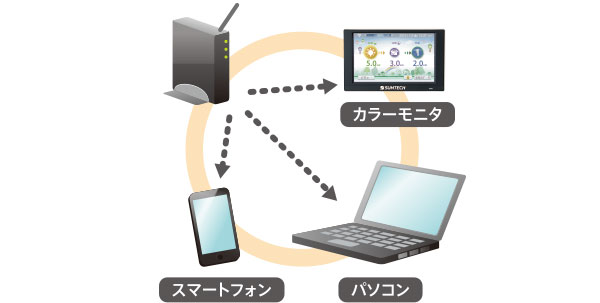

どこでも気軽にエコを確認

ご家庭のルーターを使うとPC、スマートフォンから発電状況を確認できます。家族でモニタを囲んで節電会議、家事の合間にスマートフォンで発電量チェック……楽しみ方は色々!

※スマートフォンおよびパソコンではWEBブラウザでの表示となります。一部対応していない機種、ブラウザがございます。
※インターネット経由での接続は非対応です。

どこでも気軽にエコを確認

節電をもっと効率的に

ご家庭の分岐ブレーカー※の消費電力を表示できるので、電気のムダ使いをすぐ発見!お出かけ前にエアコンの切り忘れを確認したりなど、もっと効率的に節電できます。

※分岐ブレーカー毎の個別消費量及び外部発電機器の計測に1ヶ所まで対応。分岐ブレーカーに電流センサの取り付けが必要です。

節電をもっと効率的に

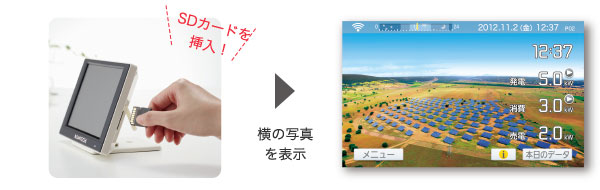

好きな写真を入れてフォトフレームに

SDカードから好きな写真を取り込んで、フォトフレームとしても活用できます。タテ用とヨコ用、2つの表示画面でどんな写真もピッタリ。

好きな写真を入れてフォトフレームに

太陽光モニタ 仕様

型式 GP-PCM4A-M
GP-PCM4A-M
(現行品)
GP-PCM5A-M
GP-PCM5A-M
(新製品)
名称 カラーモニタ 太陽光モニタ
主な表示内容 発電量/消費量/売電量/買電量/
蓄電池情報の表示
発電量/消費量/売電量/買電量/
蓄電池情報の表示
(自家消費率、蓄電池放電量履歴)
表示画面 7インチWVGA (800x480) 7インチWSVGA (1024x600)
メイン画面 3パターン+フォト 1パターン+フォト
モニタ-ユニット間接続 有線LAN無線LAN(11b/g) 有線LAN無線LAN(11b/g/n)
データ書き出し SDカード microSDカード
色数 26万色 1,677万色
電源供給 ACアダプタ ACアダプタ
最大消費電力 7W 5W
使用温度範囲 0~+40℃ 0~+40℃
使用湿度範囲 90%以下(結露なきこと) 90%以下(結露なきこと)
外形寸法 194W×120H×31D(㎜) 194W×120H×31D(㎜)
質量 0.5kg(台座含まない) 0.5kg(台座含まない)
取り付け方法 屋内卓上、屋内壁掛け 屋内卓上、屋内壁掛け
メーカー希望小売価格 54,500円(税抜) 54,500円(税抜)
  • ● 本ウェブサイトに掲載されているパワーコンディショナに対応しています。
  • ※ カラーモニタ「GP-PCM4A-M」は、2019年10月31日(木)をもって受注終了となります。
※カラーモニタ・送信ユニット・出力制御ユニットをご利用のお客様
太陽光発電の出力制御に対応するため、カラーモニタ(GP-PCM3A-M)・送信ユニット(GP-PCM3A-TX) ・出力制御ユニット(GP-SPW274R )のファームウェアの更新が、2017年10月上旬以降から、順次実施される予定です。インターネット接続でご利用の場合、更新作業が自動的に実施されますので、予めご了承ください。SDカードでの手動更新も可能です。ただし、カラーモニタ(GP-PCM2A-M)および送信ユニット(GP-PCM2A-TX)は、SDカードでの更新のみとなります。
詳細はこちらをご確認ください⇒ファームウェアの更新について

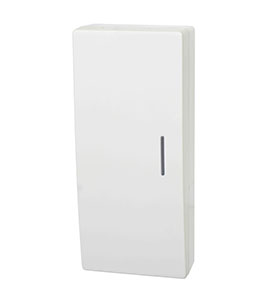

電力検出ユニット 仕様

型式 GP-PCM4A-TX
GP-PCM4A-TX(現行品)
GP-PCM5A-TX
GP-PCM5A-TX(新製品)
名称 送信ユニット 電力検出ユニット
対応 余剰 全量 余剰 全量
パワーコンディショナ接続台数 5台 10台 5台 20台
(MODBUS選択時)
ケーブル 電圧検出用ケーブル 1.5m 同梱 専用ケーブル 市販VVF3芯ケーブル
パワコン通信接続ケーブル 3m 同梱 専用ケーブル 市販ケーブル
送信ユニット-リモコン間
ケーブル3m(オプション)
POKC030F 市販ケーブル
送信ユニット-リモコン間
ケーブル15m(オプション)
POKC150F 市販ケーブル
パワコン-送信ユニット間
ケーブル15m(オプション)
POKC150C 市販ケーブル
パワコン-送信ユニット間
ケーブル30m(オプション)
POKC300C 市販ケーブル
パワコン変換ケーブルセット 同梱 変換コネクタ
(蓄電リモコン接続用)
POKC002J
(パワコンとのRS485通信用)
計測数 主幹(1)
発電(1)
消費(5)
主幹(1)
発電or消費(1)
主幹計測電力上限 120A 150A
定格電圧 AC100V AC100V
ハイブリッドパワコン接続台数 1台 5台
データ保持期間 30分単位:10年分 30分単位:20年分
データ書き出し - スマホ書き出し
最大消費電力 6W 3W
使用温度範囲 -10 ℃~+40 ℃ -10 ℃~+50 ℃
使用湿度範囲 90%以下(結露なきこと) 90%以下(結露なきこと)
外形寸法 120W×270H×60D(㎜) 120W×270H×60D(㎜)
質量 0.7kg 0.7kg
ルータ-ユニット間 有線LAN無線LAN(11b/g) 有線LAN無線LAN(11b/g/n)
出力制御 余剰/全量 兼用 余剰/全量 兼用
ECHONET Lite認証 ○ (Release.J) ○ (Release.K)
メーカー希望小売価格 50,000円(税抜) 50,000円(税抜)
  • ※送信ユニット「GP-PCM4A-TX」は、2019年10月31日(木)をもって受注終了となります。
  • ※市販ケーブルは、お客様手配となります。ご不明点は担当営業までお問い合わせください。
  • ※周囲環境:洗面所や脱衣所等の直接湯気のかかる場所や、著しく湿度の高いところ、および温度変化の激しいところには設置しないでください。
  • ●GP-PCM4A-M(GP-PCM5A-M)とGP-PCM4A-TX(GP-PCM5A-TX)は、ブロードバンドルータ無しで無線接続可能となります。
  • ●電力検出ユニットを屋外に設置する際は、樹脂製ボックスおよび水抜きキャップが必要となります。
  • ●無線LANの接続可能範囲でパソコン、スマートフォン、タブレットで電力表示が可能ですが、すべての環境で動作を保証するものではありません。

《遠隔出力制御機能に関する注意点》

  • ● 常時接続可能なブロードバンドルータをご用意いただく必要があります。
  • ● インターネット回線契約や利用に伴う負担は別途ご負担いただく必要があります。
  • ● 遠隔出力制御は、電力会社の要請により実施されますので、詳細は電力会社に御確認下さい。また実際に出力制御が決定した際、電力検出ユニット本体にIDなどの登録が必要となり、別途パソコン等での設定が必要となることがあります。
  • ● 今後決定される通信仕様によっては、ファームウェア(ソフトウェア)の更新や設置場所での作業(有償)が必要となることがあります。
